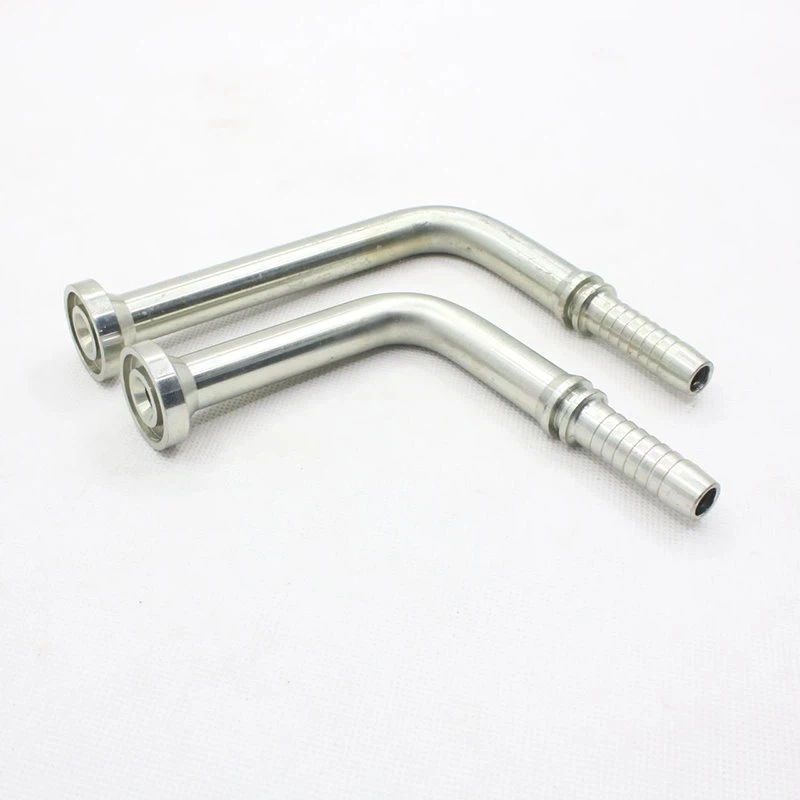

SAE A-Flanges ti pipe ti hydraux ayeke ga -}}}Ta so a leke ni ti tene a sara kua na ni nzoni, a yeke fuite -}}}}ge na yâ ti a-système ti hydraulique so ayeke hunda ye. A leke ni na lege ti SAE J518 nga na andia ti ISO 6162, a-bride so ayeke sara si a lingbi ti sara kua na ni na yâ ti a-application ti gango na azo na yâ ti a-industrie nde nde.
Atondo .
|

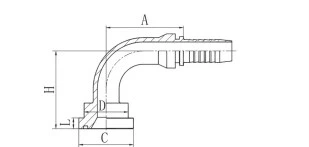

BIBLE NO. |
FLANGE SIZE |
ZO SO AYEKE SI . |
AKOTA ZO . |
|||||
|
DN . |
SEMBE |
A |
C |
D |
H |
L |
||
|
87641-08-08 |
1/2" |
12 |
08 |
58.9 |
31.7 |
24 |
24 |
7.75 |
|
87641-08-12 |
1/2" |
20 |
12 |
74.9 |
31.7 |
24 |
27.5 |
7.75 |
|
87641-12-10 |
3/4" |
16 |
10 |
72.5 |
41.3 |
32 |
28.2 |
8.76 |
|
87641-12-12 |
3/4" |
20 |
12 |
79.2 |
41.3 |
32 |
31.8 |
8.76 |
|
87641-16-16 |
1" |
25 |
16 |
90.2 |
47.6 |
38 |
34.7 |
9.53 |
|
87641-20-20 |
1.1/4" |
32 |
20 |
103.8 |
54 |
44 |
41.5 |
10.29 |
|
87641-24-20 |
1.1/2" |
32 |
20 |
105.8 |
63.5 |
51 |
45.1 |
12.57 |
|
87641-24-24 |
1.1/2" |
40 |
24 |
116.2 |
63.5 |
51 |
45.5 |
12.57 |
|
87641-32-24 |
2" |
40 |
24 |
125.4 |
79.4 |
67 |
54.7 |
12.57 |
|
87641-32-32 |
2" |
50 |
32 |
135.7 |
79.4 |
67 |
52.7 |
12.57 |
Paramètre/Asango ti senda-ye
|
Kozo nzoni ye |
ZheJiang, na Chine |
Date ti mungo ye . |
A lingbi ti sara lisoro na ndo ni |
|
Certification . |
GB19001-2016 ISO9001:2015 |
Packing |
ti exportation . |
|
Ye so a leke ni |
Acier ti carbone |
Garantie |
1 ngu . |
|
Tënë ti futango nginza . |
TT . |
MOQ . |
2000 |
|
Dutingo |
Fini |
Nzoroko |
Linc ti vuru, zinc ti couleur |

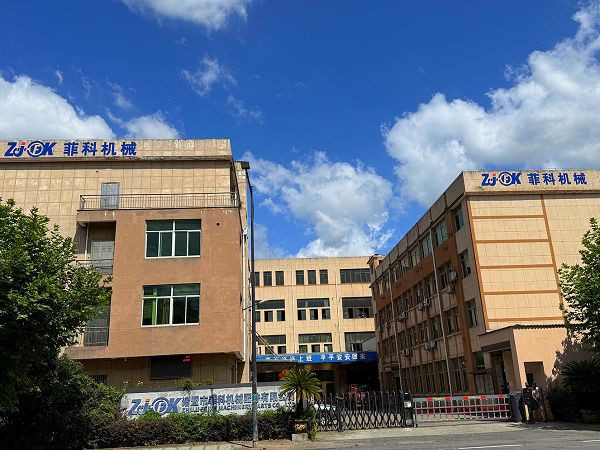

Na ndo ti Compagnie .
Aye ti nzoni .
Performance ti pression so alingbi na ni pëpe .
Ingénieur ti gbu ngangu juska na 10 000 PSI .
30% ti akota pression ahon ti so a hunda ti sara na SAE .
A yeke bata be-biani na gbe ti akota kpale ti kpengo na vélo .
A yeke nzoni ti sara kua na ni nzoni .
CNC so a sara ni na ±0,005" ti tene a sara kua nzoni .
A leke ni na forge (so a soro ni pëpe) ti wara ngangu so ayeke nzoni mingi .
Micro-}}}}Ta so ayeke na ndo ti sese (Ra < 0,4μm)
Qualité ti aye so ayeke kota ahon atanga ni kue
Aircraft-}} grade ti acier ti carbone so ayeke na ngangu ti fatigue .
316L option ti acier inoxydable na 5x ti résistance ti corrosion .
A yeke wara na yâ ti ambeti ni atënë ti test ti moulin .
Leak-}Tanga ti azo so ayeke na yâ ti da ni
Propriétaire Quad-}SealTM (primaire, secondaire, na a-sceau ti sauvegarde use)
Pre- so a zia na yâ ti ni ga-T.
100% ti pression ti 1,5x ti pression .
Industry-}}Ta so a lingbi ti kanga lege na ni
50% ti fini ti kusala ahon ti so a yeke sara ka na yâ ti a-industrie .
A yeke wara ambeni ye so ayeke ngangu mingi ti sara na abrasif .
A yeke sara kua na a-environnement ti ga na ni
Azo ti dunia kue ayeke sara ye alingbi na ni
A wara mbeti ti SAE J518, ISO 6162, na ASME B16.5.
PED 2014/68/UA .
ABS na DNV-GL a-approbation ti ngu-ingo so ayeke dä
Installation Avantage .
Laser-etchet ti hingango na zo ayeke ngangu pëpe .
Pre-}ssambe ti alignement .
40% ti azo so ayeke sara kua na a-appareil ti bride .
Personnalisation des capacités .
A yeke wara ni na yâ ti akota ye so alondo na 1/4" ti si na 6"
Aye so ayeke nde so andu Monel, Hastelloy, na titanium .
A-appareil ti port personnalisé nga na a-évaluation ti pression .
Assurance ti Qualité so ayeke ngangu .
100% ti akota ye so ayeke na yâ ti CMM .
Test ti ultrason ti bâ wala zo ni ayeke na nzoni seni .
Batch tracerability na a-numéro ti série so ayeke nde .
Mungo maboko ti Technique so a haka ni pëpe
Équipe ti ingénieur ti application so a mû ni nde .
A yeke wara na yâ ti système ti hydraulique gratuit .
Na ndo ti - site ti fango ye ayeke dä pëpe .
FAQ .
Q: A-étalon ti SAE ti mo ayeke sara ye alingbi na ni?
A: A-ale ti e ayeke bungbi:
SAE J518 (Code 61 & 62)
ISO 6162 (Série 1 & 2)
DIN 20066
ASME B16.5 (na ndo ti demande)
Q: A-évaluation ti pression wa la ayeke dä?
A: A-étude ti pression standard:
3000 PSI (207 barre) ti série .
6000 PSI (414 barre) ga-pressure
A leke ni na PSI 15 000 (1034 bar) .
Hundango tënë ni: Aye wa la mo yeke mû?
A: Aye so ayeke na lege ni:
AIS 4130 a-acier ti carbone .
304/316 acier inoxydable
A-alliage so ayeke nde:
Duplex 2205
A yeke 625 .
Titanium Grade 5
Q: Tongana nyen la mo lingbi ti soro kota ti bride ni?
A: A-paramètre ti sorongo akota ye:
Kota ti iri ti zo (NPS)
A yeke sara kua na système .
A hunda ti tene a sara kua na ni (GPM)
Température ni ayeke .
A-ingénieur ti e ayeke mû lege na azo ti sara kua na ni senge senge .
Q: A-option ti sceau wa ayeke dä?
A: A-configuration ti Sceau:
O-ring sceau ti lê (ORFS) - ayeke na lege ni.
RTJ (Type Joint)
Flat lê na garniture ti place ti kä ti spirale .
Metal{{0}Ta ti sara kua na sceau ti ga na -temp ti .
Q: A-bride ti mo ayeke changé na ambeni marque nde?
A: En, a bride ti e:
Bata nzoni salango ye ti SAE/ISO .
A yeke 100% ti changé na a-image ti standard .
A yeke wara na yâ ni a-appareil ti sarango na mariage
Q: Ngoi ti fango lege ti mo ayeke nyen teti acommande ti azo?
A: Ngoi ti sarango na kua:
Aye ti stock: ti tokua ni ngbonga 24
Personnalisé standard: 5-7 lango ti kua
A-alliage so ayeke nde: ayenga 2-3
A yeke wara a-urgence so ayeke dä .
Q: Mo yeke mû maboko na installation?
A: Paquet ti mungo maboko so ayeke na lege ni:
A yeke sara kua na a-appareil ti sarango na kua
A-animation ti 3D .
A-installation ti installation .
Na ndo ti -site ti tokuango a-technicien (so a soro ni nzoni)
Hundango tënë ni: A-certificat wa la mo yeke bata?
A: A-certification ti fadeso:
ISO 9001:2015 (QMS)
API Q1 (Pétrole & Gaz)
PED 2014/68/EU Catégorie IV
DNV-GL Marine
Hundango tënë ni: A yeke nzoni ti tene a bata ni nzoni?
A: Maïngo ti aye so ayeke na lege ni:
Ngu oko oko vérification ti couple
A yeke sara kua na a-étude ti sceau .
ultrason ti ngu 5 .
A changé ni na peko ti so a sara a-cycle 50 000 .
